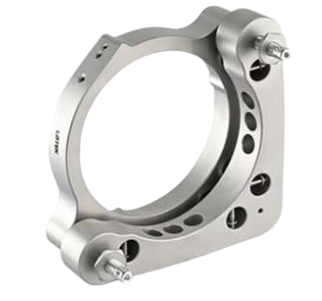

Высокостабильная оправа LBTEK MT-AM3 рассчитана на установку зеркал и других круглых оптических компонентов диаметром 76,2 мм. Оптический элемент удерживается упругой пластиной и фиксирующими винтами, что обеспечивает надёжный прижим при минимальной деформации. Два прецизионных регулировочных винта M6×0,25 изменяют наклон по двум осям в диапазоне ±4°, а чувствительность настройки составляет 0,19° на один оборот. Винты выполнены без постоянных ручек, имеют боковые сквозные отверстия для удобной тонкой регулировки и снабжены контргайками, которые фиксируют настройку после юстировки. Торцевые гнёзда позволяют работать шестигранным ключом. Оправу устанавливают через боковые отверстия с цековкой под винты M4; в комплект входят два низкопрофильных винта M4 с цилиндрической головкой, а также ключи 2,0 и 2,5 мм. Высота оптической оси 50,8 мм упрощает интеграцию изделия в стандартные лабораторные оптические схемы.
Ключевые особенности
- Работа с крупной оптикой диаметром 76,2 мм
- Тонкая двухосевая настройка с чувствительностью 0,19°/оборот
- Контргайки для долговременной фиксации юстировки
- Боковые отверстия в регулировочных винтах
- Малодеформационное крепление оптического элемента
