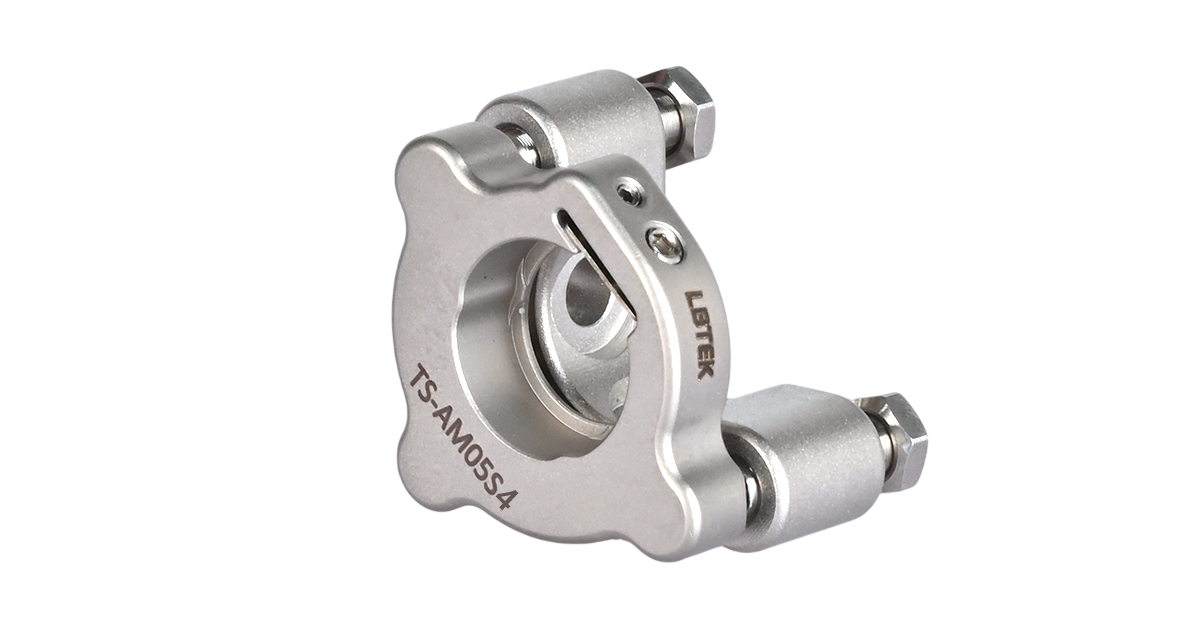

Высокостабильная кинематическая оправа LBTEK TS-AM05S4 предназначена для установки и точной угловой юстировки оптических элементов диаметром 12,7 мм (0,5 дюйма). Модель относится к серии TS с низким температурным дрейфом и разработана для применения в оптических системах, требующих высокой стабильности положения зеркал.
Корпус оправы изготовлен из термообработанной нержавеющей стали 316L. Для крепления оптического элемента используются гибкие пружинные прижимы и фиксирующие винты. Минимальная толщина устанавливаемой оптики составляет 2 мм.
Юстировка выполняется двумя прецизионными регулировочными винтами M4×0,2 без ручек, оснащёнными стопорными гайками. Они обеспечивают регулировку углового положения зеркала в горизонтальной и вертикальной плоскостях в диапазоне ±5°. Для настройки используется шестигранный ключ или регулировочная головка.
По данным производителя, после температурного цикла с изменением температуры на 15 °C остаточное угловое отклонение по каждой оси составляет менее 4 мкрад, а суммарный угловой дрейф – менее 5 мкрад.
Конструкция допускает левостороннюю и правостороннюю установку. Для монтажа предусмотрены боковые отверстия M4 с зенковкой. В комплект входят крепёжные винты с ультратонкой головкой и шестигранный ключ.
Ключевые особенности
- Температурная стабильность: угловой дрейф менее 4 мкрад по каждой оси после температурного цикла 15 °C.
- Суммарный угловой дрейф: менее 5 мкрад.
- Диаметр устанавливаемой оптики: 12,7 мм (0,5 дюйма).
- Материал корпуса: термообработанная нержавеющая сталь 316L.
- Угловая регулировка: ±5° в двух плоскостях.
- Регулировочные винты: два прецизионных винта M4×0,2 без ручек, со стопорными гайками.
- Крепление оптики: гибкий пружинный прижим и фиксирующий винт.
- Минимальная толщина оптики: 2 мм.
- Монтаж: боковые отверстия M4 с зенковкой.
- Варианты установки: левосторонняя и правосторонняя.
- Обработка поверхности: пескоструйная.
|
Серия
|
TS |
|
Модель
|
TS-AM05S4 |
|
Тип изделия
|
Кинематическая оправа для зеркал с низким температурным дрейфом |
|
Диаметр устанавливаемой оптики
|
12,7 мм (0,5 дюйма) |
|
Минимальная толщина оптики
|
2 мм |
|
Материал корпуса
|
Нержавеющая сталь 316L |
|
Обработка материала
|
Термообработка |
|
Обработка поверхности
|
Пескоструйная |
|
Способ фиксации оптики
|
Гибкий пружинный прижим и фиксирующий винт |
|
Количество регулировочных винтов
|
2 |
|
Тип регулировочных винтов
|
Прецизионные, без ручек, со стопорными гайками |
|
Резьба регулировочных винтов
|
M4×0,2 |
|
Диапазон угловой регулировки
|
±5° по двум осям |
|
Температурное воздействие при испытаниях
|
Температурный цикл с изменением температуры на 15 °C |
|
Остаточное угловое отклонение по каждой оси
|
Менее 4 мкрад |
|
Суммарный угловой дрейф
|
Менее 5 мкрад |
|
Монтажные отверстия
|
M4 с зенковкой |
|
Варианты установки
|
Левосторонняя и правосторонняя |
|
Комплектация
|
Винты с ультратонкой головкой, шестигранный ключ |
- Интерферометрические системы: установка и точная юстировка зеркал в оптических схемах, чувствительных к угловым смещениям.
- Лазерные системы: регулировка направления лазерного излучения и поддержание стабильного положения отражающих элементов.
- Оптические резонаторы: позиционирование зеркал в системах с повышенными требованиями к стабильности юстировки.
- Лазерная спектроскопия: применение в измерительных схемах, требующих точного совмещения оптических осей.
- Прецизионные измерительные установки: снижение влияния температурных изменений на угловое положение оптических компонентов.
- Научно-исследовательские лаборатории: сборка компактных оптических трактов с высокой механической и температурной стабильностью.
