Эксклюзивный дистрибьютор LBTEK в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции LBTEK, полную техническую поддержку, а также поставку образцов.

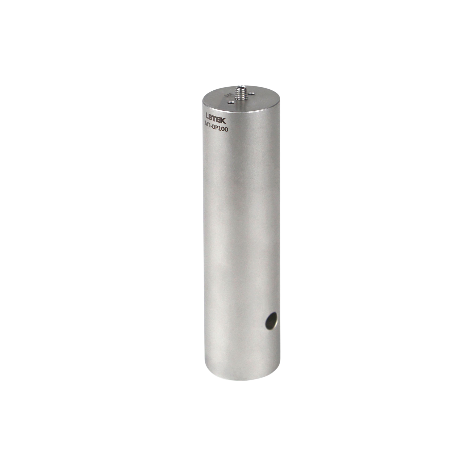

Стойки серии MT от LBTEK предназначены для установки и позиционирования оптических компонентов в высокостабильных оптомеханических системах.
Изделия изготовлены из нержавеющей стали 316L и проходят термообработку для снятия остаточных напряжений. Это обеспечивает высокую стабильность конструкции и способствует снижению температурных деформаций оптомеханической системы.
В верхней части стойки предусмотрено резьбовое отверстие M4, в нижней части — M6. Оба торца оснащены центрирующими отверстиями диаметром 2 мм для точного совмещения оптических компонентов.
Дополнительное центрирующее отверстие расположено на расстоянии 20 мм от нижнего резьбового отверстия M6. Оно позволяет использовать стойки совместно с коаксиальными стойками серии MOP для установки нескольких оптических компонентов вдоль одной оптической оси.
Стойки доступны в пяти вариантах длины: 25, 38, 50, 75 и 100 мм. Возможны индивидуальные исполнения с другими размерами и специальной обработкой поверхности.
Ключевые особенности
- Материал: нержавеющая сталь 316L.
- Термообработка: снятие остаточных напряжений для повышения стабильности.
- Температурная стабильность: низкий коэффициент теплового расширения, заявленный производителем для материала и конструкции.
- Верхнее крепление: резьба M4.
- Нижнее крепление: резьба M6.
- Центрирующие отверстия: Ø2 мм для совмещения оптических компонентов.
- Дополнительное отверстие: на расстоянии 20 мм от нижнего резьбового отверстия M6.
- Варианты длины: 25, 38, 50, 75 и 100 мм.
- Комплектация: один установочный винт M4 с чашечным концом.
- Совместимость: коаксиальные стойки серии MOP.
- Индивидуальное исполнение: специальные размеры и обработка поверхности по запросу.
|
Тип изделия
|
Стойка для оптических компонентов |
|
Материал
|
Нержавеющая сталь 316L |
|
Обработка материала
|
Термообработка со снятием остаточных напряжений |
|
Верхнее резьбовое отверстие
|
M4 |
|
Нижнее резьбовое отверстие
|
M6 |
|
Диаметр центрирующих отверстий
|
2 мм |
|
Расположение дополнительного центрирующего отверстия
|
20 мм от нижнего резьбового отверстия M6 |
|
Доступные длины
|
25, 38, 50, 75, 100 мм |
|
Комплектация
|
Установочный винт M4 с чашечным концом, 1 шт. |
|
Совместимые компоненты
|
Коаксиальные стойки серии MOP |
|
Индивидуальное изготовление
|
Длина, размеры и обработка поверхности по запросу |
- Лазерные оптические системы: установка и фиксация зеркальных оправ и других оптических компонентов.
- Интерферометрические установки: создание механически стабильных опор для точного позиционирования оптических элементов.
- Лабораторные оптические стенды: монтаж компонентов на заданной высоте относительно оптического стола.
- Прецизионные оптомеханические системы: обеспечение стабильного положения оптических узлов.
- Многоэлементные оптические сборки: совместное использование со стойками серии MOP для соосного размещения нескольких компонентов.
- Научно-исследовательское оборудование: применение в установках, требующих воспроизводимого позиционирования и механической стабильности.
