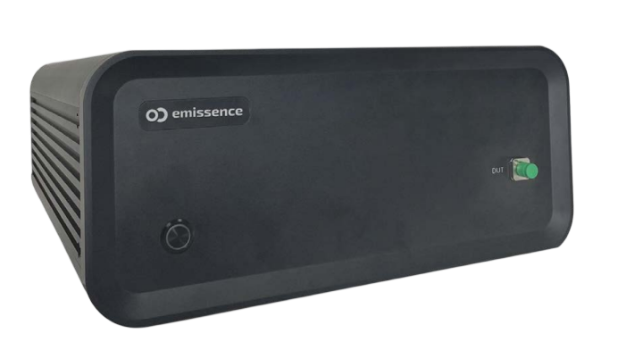

EMSTM Series Distributed Optical Fiber Sensing System – это распределенная система оптоволоконного зондирования, основанная на рефлектометрии оптической частотной области (OFDR) и предназначенная для распределенного измерения деформации и температуры. Она отличается пространственным разрешением зондирования до миллиметрового масштаба и точностью повторяемости измерений до ±0,1 °C и ±1 µε. В качестве чувствительных компонентов системы используются обычные одномодовые оптические волокна, что обеспечивает совместимость с высокоплотными массивами слабоотражающих волоконных решеток Брэгга. Система способна одновременно измерять десятки тысяч сенсорных узлов на одном оптическом волокне, что делает ее широко востребованной в областях измерения деформации и температуры на коротких дистанциях с высоким разрешением и высокой точностью. Кроме того, система оснащена функциями определения формы и реконструкции 3D-полей деформации и температуры.
Ключевые особенности:
- Сверхвысокая точность измерений и пространственное разрешение
- Встроенная самокалибровка с превосходной стабильностью
- Совместимость с одномодовыми оптическими волокнами и слабоотражающими волоконными решетками Брэгга для зондирования
- Интегрированная функция определения формы
- Опциональная портативная версия для удобства проведения испытаний на месте
- Поддержка удаленного управления для вторичной разработки
|
Продукт
|
EMSTM-S (стандарт); EMSTM-S (квази-дин.); STM-D |
|
Конфигурация
|
Стандартная; Квазидинамическая функция |
|
Длина измерения
|
100 м / 100 м / 20 м (опц. 50/100 м) |
|
Количество каналов
|
1 (опц. 2/4/8) / 1 / 1 (опц. 2/4/8) |
|
Длина пигтейла
|
0 (опц. 100м/1км) / 0 / 20м (без вывода/50м/100м опц.) |
|
Макс. пространственное разрешение
|
1 мм / 0.64 мм / 0.64 мм |
|
Настройка разрешения
|
5 передач: 1/2/5/10/20 мм; 5 передач: 0.64/1.28/2.56/5.12/10.24 мм; 5 передач: 0.64/1.28/2.56/5.12/10.24 мм |
|
Датчики
|
Совместимы с различными одномодовыми волокнами и высокоплотными слабоотражающими массивами волоконных решеток Брэгга для прямого использования |
|
Электропитание
|
AC 220/110 В; DC 12 В |
|
Потребляемая мощность
|
60 Вт |
|
Коммуникационный кабель
|
Type-C |
|
Оптоволоконный интерфейс¹⁰
|
FC/APC; SC/APC |
|
Габариты
|
Ш345 × Г390 × В165 мм |
|
Вес
|
7,5 кг |
|
Температура хранения
|
0~50 °C |
|
Рабочая температура
|
10~40 °C |
|
Влажность при хранении и работе
|
10~70% относительной влажности |
- Измерение длины оптического волокна
- Тестирование вносимых потерь оптических компонентов
- Распределенное измерение оптических линий и обнаружение неисправностей
