EMCLM-V
Характеристики
Длина измерения
—
200 м (стандартный режим, режим высокого динамического диапазона)
Диапазон длин волн
—
C+L: 1525–1625 нм; O: 1265–1340 нм (стандартный режим); C+L: 1525–1625 нм; O: 1265–1340 нм (режим высокого динамического диапазона)
Разрешение по длине волны
—
1,6 пм
Точность длины волны
—
±1,0 пм
Динамический диапазон
—
60 дБ (стандартный режим); 80 дБ (режим высокого динамического диапазона)
Точность
—
±0,1 дБ (стандартный режим); ±0,05 дБ (режим высокого динамического диапазона)
Разрешение
—
±0,05 дБ (стандартный режим), ±0,002 дБ (режим высокого динамического диапазона)
Точность
—
±0,1 дБ
Диапазон
—
6 нс
Точность
—
±0,2 пс (стандартный режим); ±0,1 пс (режим высокого динамического диапазона)
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка

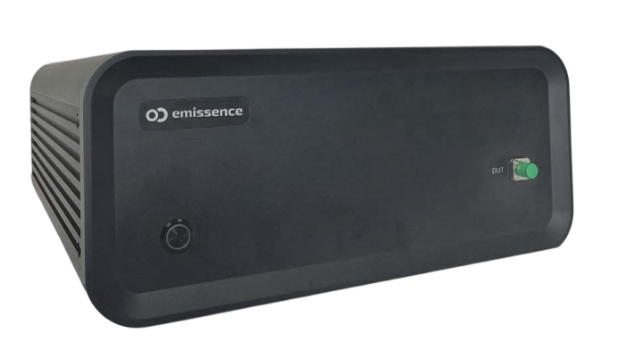

EMCLM-V – это система оптического векторного анализа для быстрой характеризации параметров оптических устройств, включая потери, дисперсию и поляризацию. Система основана на перестраиваемом по частоте лазерном источнике для сканирования испытуемого устройства в сочетании с технологией когерентного детектирования. Это позволяет получить матрицу Джонса исследуемого устройства, из которой выводятся такие оптические параметры, как вносимые потери, поляризационная модовая дисперсия, поляризационно-зависимые потери и групповое время задержки. Благодаря уникальной оптической схеме и передовым алгоритмам система обеспечивает интеллектуальную калибровку. Она удобна в использовании и значительно сокращает время тестирования.
Ключевые особенности:
- Самокалибровка
- Длина измерения: 200 м
- Диапазон длин волн: C + L диапазон, O диапазон (опционально)
- Измерение множества оптических параметров менее чем за 1 секунду
Документы
|
Длина измерения
|
200 м (стандартный режим, режим высокого динамического диапазона) |
|
Диапазон длин волн
|
C+L: 1525–1625 нм; O: 1265–1340 нм (стандартный режим); C+L: 1525–1625 нм; O: 1265–1340 нм (режим высокого динамического диапазона) |
|
Разрешение по длине волны
|
1,6 пм |
|
Точность длины волны
|
±1,0 пм |
|
Динамический диапазон
|
60 дБ (стандартный режим); 80 дБ (режим высокого динамического диапазона) |
|
Точность
|
±0,1 дБ (стандартный режим); ±0,05 дБ (режим высокого динамического диапазона) |
|
Разрешение
|
±0,05 дБ (стандартный режим), ±0,002 дБ (режим высокого динамического диапазона) |
|
Точность
|
±0,1 дБ |
|
Диапазон
|
6 нс |
|
Точность
|
±0,2 пс (стандартный режим); ±0,1 пс (режим высокого динамического диапазона) |
|
Диапазон потерь
|
45 дБ (стандартный режим); 60 дБ (режим высокого динамического диапазона) |
|
Точность
|
±10 пс/нм (стандартный режим); ±5 пс/нм (режим высокого динамического диапазона) |
|
Динамический диапазон
|
40 дБ (стандартный режим); 50 дБ (режим высокого динамического диапазона) |
|
Точность
|
±0,05 дБ (стандартный режим); ±0,03 дБ (режим высокого динамического диапазона) |
|
Диапазон
|
6 нс (стандартный режим); 6 нс (режим высокого динамического диапазона) |
|
Точность
|
±0,1 пс (стандартный режим); ±0,1 пс (режим высокого динамического диапазона) |
|
Диапазон потерь
|
40 дБ (стандартный режим); 50 дБ (режим высокого динамического диапазона) |
|
Питание основного блока
|
60 Вт |
|
Интерфейс связи
|
USB |
|
Оптический интерфейс
|
FC/APC |
|
Габариты
|
Ш345 × Г390 × В165 мм |
|
Вес
|
7,5 кг |
|
Температура хранения
|
0~50 °C |
|
Рабочая температура
|
10~40 °C |
|
Влажность при хранении и работе
|
10~70% относительной влажности |
|
Длина измерения
|
100 м |
|
Пространственное разрешение
|
10 мкм @ 50 м; 20 мкм @ 100 м |
|
Диапазон измерения обратных потерь (RL)
|
-125~0 дБ |
|
Динамический диапазон вносимых потерь (IL)
|
18 дБ |
|
Разрешение IL и RL
|
0,05 дБ |
|
Точность IL и RL
|
±0,1 дБ |
- Устройства на планарных оптических схемах (PLC)
- Кремниевые фотонные устройства
- Волоконно-оптические компоненты
- Перестраиваемые устройства, усилители, фильтры
