Китайское производство

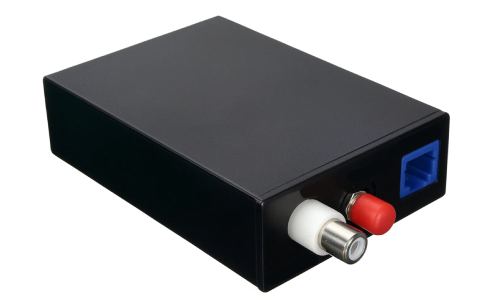

Оптический наземный модуль представляет собой компактное устройство, служащее звеном для преобразования электрических сигналов в оптические и обратно. Модуль обеспечивает высоконадежную передачу данных по оптоволокну с полной невосприимчивостью к электромагнитным помехам. Устройство поддерживает каналы Ethernet 10/100 Мбит/с, аналоговое видео и TTL-сигналы, что делает его универсальным решением для систем передачи данных, управления и телеметрии.
Модуль преобразует различные электрические сигналы (Ethernet, видеосигналы, управляющие сигналы) в оптические для передачи по волоконному пигтейлу, а затем обратно в электрические на приёмной стороне. Это позволяет строить системы, устойчивые к внешним электромагнитным воздействиям и обеспечивающие передачу на большие расстояния.
Ключевые особенности
- Поддержка каналов Ethernet 10/100 Мбит/с, аналогового видео и TTL-сигналов
- Полная гальваническая развязка и невосприимчивость к электромагнитным помехам
- Широкий диапазон питания (5–27 В постоянного тока, совместимость с XT60)
- Поддержка протоколов SBUS-PPM и CRSF-PPM для управления FPV-системами
- Оптический интерфейс — одномодовое волокно, разъем FC
- Металлический корпус для защиты от внешних воздействий
- Светодиодная индикация состояния (питание, синхронизация, видео, сигнал)
|
Тип
|
Оптический наземный модуль (Ground Unit) |
|
Габариты
|
105 × 70 × 28 мм |
|
Масса
|
220 ± 2 г |
|
Материал корпуса
|
Металл (железо) |
|
Питание
|
5–27 В (4S-6S / XT60) |
|
Микроконтроллер
|
Программируемая пользователем матрица вентилей |
|
Интерфейсы
|
GH1.25 8-pin, Video BNC, URAT, Video (RCA / VTX) |
|
Оптический интерфейс
|
Одномодовое волокно, разъем FC |
|
Видеопротокол
|
PAL/NTSC |
|
Протокол управления
|
SBUS-PPM, CRSF-PPM |
|
Передаваемые сигналы
|
Ethernet 10/100 Мбит/с, аналоговое видео, TTL |
|
Дистанция передачи
|
> 25 км |
|
Длина волны
|
1310/1550 нм |
|
Индикация
|
PWR, SYC, Video, SDY |
- Системы передачи данных по оптоволокну
- Телеметрия и управление для беспилотных летательных аппаратов
- Видеонаблюдение и системы безопасности
- Промышленные сети передачи данных
- Системы с повышенными требованиями к электромагнитной совместимости (ЭМС)
