Лабораторный стенд для исследования волоконного лазера ЛВЛ1-1560ВАХ

Лабораторный стенд ЛВЛ1-1560ВАХ предназначен для изучения конструкции и принципа действия непрерывного волоконного лазера, а также для проведения практических работ по исследованию его энергетических характеристик. Оборудование позволяет снимать ватт-амперную характеристику лазера, определять порог генерации, рассчитывать полный и дифференциальный оптический КПД, а также оценивать полный коэффициент полезного действия системы.

Источником излучения служит волоконный эрбиевый лазер, работающий на длине волны 1560 нм. Активная среда выполнена на основе оптического волокна, легированного ионами эрбия и иттербия. Накачка осуществляется полупроводниковым лазерным диодом с длиной волны 976 нм и максимальной мощностью 9 Вт. Линейный резонатор типа Фабри–Перо сформирован парой волоконных брэгговских решёток, определяющих рабочую длину волны и обеспечивающих стабильную генерацию.

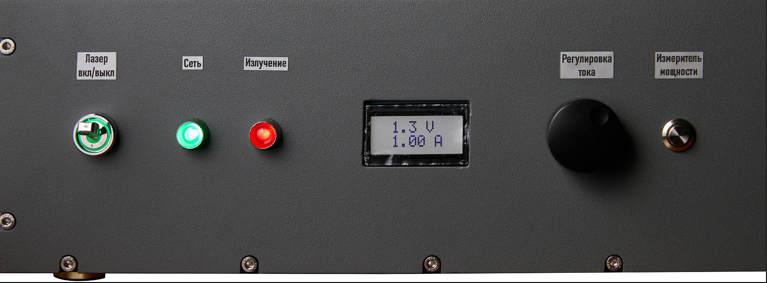

В состав стенда входят электрическая система управления, непрерывный волоконный лазер и встроенный измеритель оптической мощности. Пользователь может плавно изменять ток диода накачки при помощи органов управления на лицевой панели. Текущие значения тока и напряжения отображаются на цифровом вольтамперметре, а выходная оптическая мощность — на дисплее измерителя в дБм. Максимальная выходная мощность лазера составляет 0,58 Вт.

Оптический измерительный канал построен на базе InGaAs-фотодетектора и работает в спектральном диапазоне от 800 до 1700 нм. Полученный фототок усиливается и обрабатывается электронной схемой с учётом рабочей длины волны и калибровочных коэффициентов. Диапазон измерения мощности составляет от −50 до +30 дБм, разрешение индикации — 0,01 дБм.

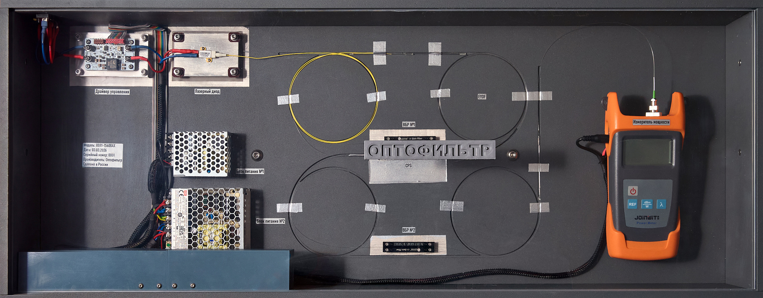

Все внутренние оптические соединения выполнены сварным способом и дополнительно защищены стеклянными трубками. Такое исполнение уменьшает оптические потери, повышает механическую прочность тракта и улучшает воспроизводимость результатов лабораторных измерений. Оптическая схема полностью размещена в защитном корпусе, а выход лазера подключён непосредственно к измерителю мощности.

Стенд выполнен в виде стационарного настольного прибора и предназначен для оснащения учебных лабораторий учреждений среднего профессионального и высшего образования, а также научно-исследовательских организаций. Модульная компоновка упрощает проведение лабораторных работ, техническое обслуживание и изучение отдельных функциональных узлов волоконного лазера.

Ключевые особенности:

• Изучение конструкции и принципа работы волоконного лазера
• Рабочая длина волны 1560 нм
• Активное волокно, легированное ионами Er³⁺ и Yb³⁺
• Линейный резонатор Фабри–Перо на волоконных брэгговских решётках
• Регулируемый полупроводниковый источник накачки 976 нм
• Максимальная выходная мощность лазера 0,58 Вт
• Встроенный измеритель оптической мощности
• Цифровое отображение мощности, тока и напряжения
• Возможность снятия ватт-амперной характеристики
• Определение порога генерации и расчёт КПД лазера
• Сварные неразъёмные оптические соединения
• Защитный корпус для безопасной эксплуатации
• Комплект методических указаний для проведения лабораторных работ

Комплект поставки:

• Лабораторный стенд ЛВЛ1-1560ВАХ
• Паспорт и руководство по эксплуатации
• Методические указания
