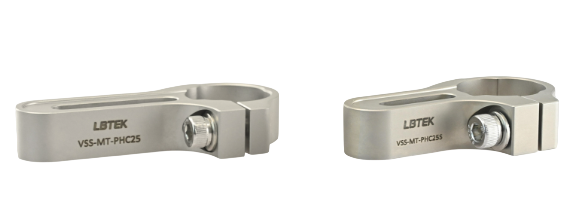

Вакуумные держатели LBTEK VSS-MT-PHC25 и VSS-MT-PHC25S служат для жёсткой установки стержней диаметром 25 мм на монтажную поверхность внутри вакуумной камеры. Упругий трёхточечный механизм охватывает стержень без зазора и обеспечивает высокое усилие фиксации. Основание зажима и узел стягивания стержня закрепляются отдельными вакуумными винтами, поэтому положение держателя в продолговатом отверстии и угловую ориентацию стержня можно настраивать независимо. Симметричная конструкция допускает правую и левую установку. Доступны варианты с продолговатым отверстием длиной 33 или 19 мм. Для фиксации стержня используется боковой винт M6; в комплект также входят вентилируемый вакуумный винт M6 и плоская шайба Ø6 мм. Шайбу следует устанавливать шероховатой стороной к головке винта, гладкой — к зажиму. Из-за упругой конструкции нельзя затягивать держатель без установленного стержня: это может повредить изделие.
Ключевые особенности
- Беззазорная трёхточечная фиксация
- Независимая настройка положения и поворота стержня
- Право- и левосторонняя установка
- Два варианта длины монтажного паза
- Вакуумный крепёж с вентиляционными отверстиями в комплекте
